創想光譜儀在掃描采樣過程中，控制儀器按預定的采樣波長間隔采樣。為使所采得的光譜譜帶強度信號和該光譜波長能一一對應，存入計算機，以便獲得正確的光譜圖。可把位置傳感器來的脈沖序列，經接口送入計算機，一面作為中斷信號啟動A/D轉換器，轉換來自光電接收器的光強信號；另一面又作為波長位置的計數信號，一起存入計算機，這樣就使二者相對應。

有的較簡易的儀器不需操作者選擇采樣間隔，有的儀器則預先設有幾種采樣間隔，供測試時根據分辨率不同要求而選擇，一般高分辨率的工作采樣間隔要小。采樣間隔小則數據增多，而微型計算機的存儲器容量有限。因此，有的儀器具有判斷功能，在設定掃描波長范圍及選擇采樣間隔后，計算機判斷是否超過所能存儲數據點。如超過則拒絕執行，操作者可重新選擇。

創想光譜儀可以實現多種掃描模式。采用光電記錄的儀器，影響光譜測量精度的偶然誤差源主要是接收器和放大系統的噪聲。為減小噪聲可以增大放大系統的時時常數，但同時要減慢掃描速度v，否則要引起光譜輪廓的嚴重畸變。為提高信噪比，利用計算機的功能，可以實現以下幾種掃描模式：

（1）重復掃描、累加平均將所要測試的光譜段重復掃描多次,將每次掃描所得信號累加平均，可提高微弱光信號的信噪比。這是因?yàn)殡S機誤差是正態分布的，測量次數增多，測量的標準偏差就減小，精度則提高。儀器從起始波長開始掃描，按選定的采樣間隔依次采樣，把各采樣點的波長值和光強度數據依次一起送入對應的存儲器。

到達終止波長后，在計算機控制下返回到起始波長，開始第二次重復掃描，所得信號一對應累加并存入對應的存儲器。根據要求的掃描次數進行下去,可獲得信噪比改善了的譜圖。信噪比的提高是重復掃描次數的均方根倍。但是采用這種掃描模式來提高信噪比，要求儀器的波長掃描機構有很高的定(位精度和重復性，否則就要導致譜線半寬度的增大。其次是重復掃描很費時間。因此，常常只重復掃描信號微弱的一小段光諧，將弱信號從噪聲中突疵出來就可以了。圖所示是硫磺的喇曼光譜圖中的喇曼頻移為186cm附近的小峰，（曲線1中虛線圓內）經20次重復描累加平均后很清楚地可看到信噪比的改善。一般，儀器都設計成重復掃描次數是可選擇的，讓使用者在提高信噪比的程度和花費時間多少二者之間權衡后確定。

傅里葉變換紅外光譜儀需要移動對干涉圖進行采樣,而商品儀器都是采用快掃描方式,因此每次掃描采得的干涉|圖信號還是較弱的，都必須重復掃描累加以提高信噪比。

簡易型的傅里葉變換紅外光諧儀的重復掃描次數是固定的。在掃描過程中,由于突然的干擾使信號發生變化，累加到前次采樣的數據上去會引起重大誤差，因此，高性能的儀器不僅重復掃描次數可選擇，計算機還能將當前采樣和前次采樣的數據進行相關性處理，發現不相關則能自動刪除當前掃描采樣的整組數據而重新掃描采樣。

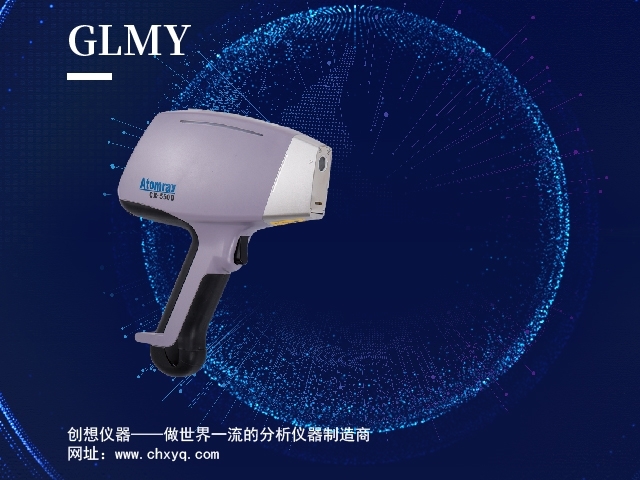

創想光譜儀

還有的分光光度計具有重復掃描的功能，不是為提高信噪比，而是為比較同一光譜段的不同光諧，這是重復重疊掃描的功能。不同的光譜可以是來自不同的樣品，也可以是同一樣品中隨時間·而變臼的過程,從而顯示出光譜

信意的變化。這種掃描模式不僅要求主機能在計算機控制下，在選定的測量光譜范圍內按設定的重復次數自動掃描采樣，一般地是邊采樣邊將數據輸出到外圍記錄儀上，不必將所有的光譜數據都存儲在計算機內。這樣就要求繪制譜圖的記錄儀的機械結構能使記錄紙返回到所記錄的起始波長位置，定位精度要高，重復性要好。在計算機控制下能隨著光譜的重復掃描過程前進或退回，使同一波段的光譜按波長準確地套疊在一起。

圖所示就是重復重疊掃描的光譜。顯然，這種方式可節省計算機內存空間,但觀察變化過程的相應光譜的時間分辨率不僅受儀器掃播速度的限制，還受記錄儀記錄時闊的限制。在運用通用微型計算機的光譜儀器里，則可以先進行重復掃描，把每次掃描的光譜數據都到導入。1過3數據后期加工階段，再逐個光譜取出繪圖并使之套疊在起。圖所示就是利用繪圖時套疊來比較信噪比改善的情況，同樣的功能可用以比較重復掃描的光譜。

另外有的儀器有重復順序掃描的功能。和前面的重復掃描方式一樣，主機在選定的光譜范圍內重復掃描采樣。不同的是每次掃描記錄的諧圖不重疊在一起，而順次地記錄在記錄紙上，得到和掃描次數相同的份數的譜圖。選定這一掃描模式后，計算機-一邊控制主機按要求的次數重復掃描，一邊在每次掃描至終止波長后控制記錄儀使記錄紙前進適當距離后，再開始記錄下一次掃描的譜圖。
